수냉식 일체형

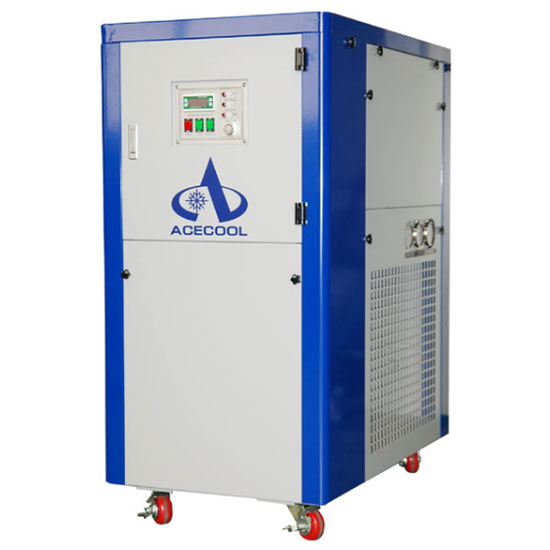

수냉식 냉각기 (칠러)
지하수나 쿨링 타워의 물을 이용한 응축 냉각 방식으로 실내의 소음을 최소화하였습니다.
적용분야
플라스틱 사출성형용, 레이저 가공용, 와이어 컷팅용, 방전가공용, 반도체 냉각기, 고주파냉각기, 초음파냉각기, 용접기기냉각기
특징
- 지하수나 쿨링 타워의 물을 이용한 응축 냉각 방식으로 실내의 소음을 최소화하였습니다.
- Caster가 장착되어 장소 이동이 편리합니다.
- 공냉식 보다 높은 냉각 효율이 장점입니다.
- Compact한 구조와 미려한 외관으로 주위 환경과 조화를 이룹니다.
- 디지털 온도제어장치를 채택하여 정확한 온도 유지가 가능하며, 사용 온도 범위를 폭넓게 조정할 수 있습니다.
- 누전차단기 보호용 연동 회로를 장착하여 고장 발생을 사전에 예방하고, 높은 안정성 유지합니다.
- 이상 발생시 적색 램프 점등과 부저 작동으로 한 눈에 이상여부 확인 가능합니다.
- 겨울철 낮은 주변 온도에 대응할 수 있는 동파방지기능이 장착 되어 있습니다.

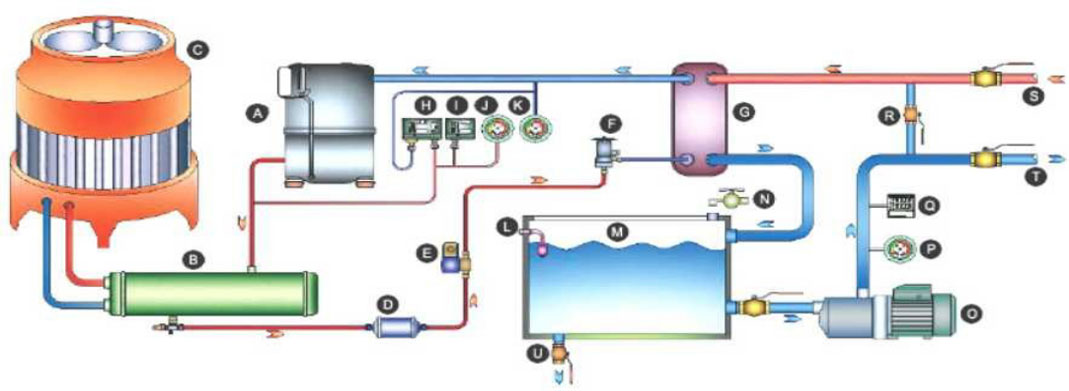

수냉식 SYSTEM VIEW
- A Compressor
- B Water Cooled Condenser
- C Cooling Tower
- D Filter Drier
- E Solenoid Valve
- F Expension Valve
- G Evporator
- H High,Low Pressure Control
- I High Pressure Control
- J High Pressure Gauge
- K Low Pressure Gauge
- L Level Sensor
- M Water Tank
- N Water Supply
- O Water Pump
- P Water Pressure Gauge
- Q Temperature Controller
- R Bypass Line
- S Water Inlet
- T Water Outlet
- U Water Drain
사양 SPECIFICATIONS
표를 옆으로 밀어서 확인해주세요.
| ACE-1W | ACE-2W | ACE-3W | ACE-5W | ACE-7.5W | ACE-10W | ACE-15W | ACE-20W | ACE-30W | ACE-40W | |
|---|---|---|---|---|---|---|---|---|---|---|
| 압축기출력(KW*HP) | 0.75(1) | 1.5(2) | 2.25(3) | 3.75(5) | 5.5(7.5) | 7.5(10) | 11.25(15) | 15(20) | 22.5(30) | 30(40) |
| 냉각능력(Kcal/h) | 2,800 ~ 3,000 | 5,600 ~ 6,000 | 8,400 ~ 9,000 | 14,000 ~ 15,000 | 21,000 ~ 22,500 | 28,000 ~ 30,000 | 42,000 ~ 45,000 | 56,000 ~ 60,000 | 84,000 ~ 90,000 | 112,000 ~ 120,000 |
| 펌프출력(KW) | 0.12 | 0.55 | 0.55 | 1 | 1 | 1.5 | 1.87 | 2.2 | 2.2 | 3 |
| 순환량(ℓ/min) | 15~20 | 60 | 60 | 60~80 | 60~80 | 110 | 200 | 200 | 200 | 250 |
| 탱크용량(ℓ) | 35 | 60 | 60 | 80 | 120 | 120 | 200 | 200 | 320 | 400 |
| 냉매.온도 | R-22 or R-407c , 5℃~35℃ | |||||||||
| 전원 | 220V 1Φ 50.60Hz |
220V.380V.440V,460V/ 3Φ / 50Hz, 60Hz | ||||||||
| 외형치수 L * W * H |
600*460 *900 | 960*580 *1,090 | 960*580 *1,090 | 1,100*630 *1,270 | 1,380*680 *1,330 | 1,380*680 *1,330 | 1,520*770 *1,544 | 1,520*770 *1,544 | 1,520*770 *1,544 | 1,960*1,004 *1,609 |
※ 상기 제품은 기술개발.설치조건에 따라 예고없이 변경 될 수 있습니다.
※ 기존 제품 외에 제품개발 및 특수 주문 사양 제작합니다.
※ 온도 편차 ±0.1℃ 의 특수 냉각기 제작 가능합니다.
